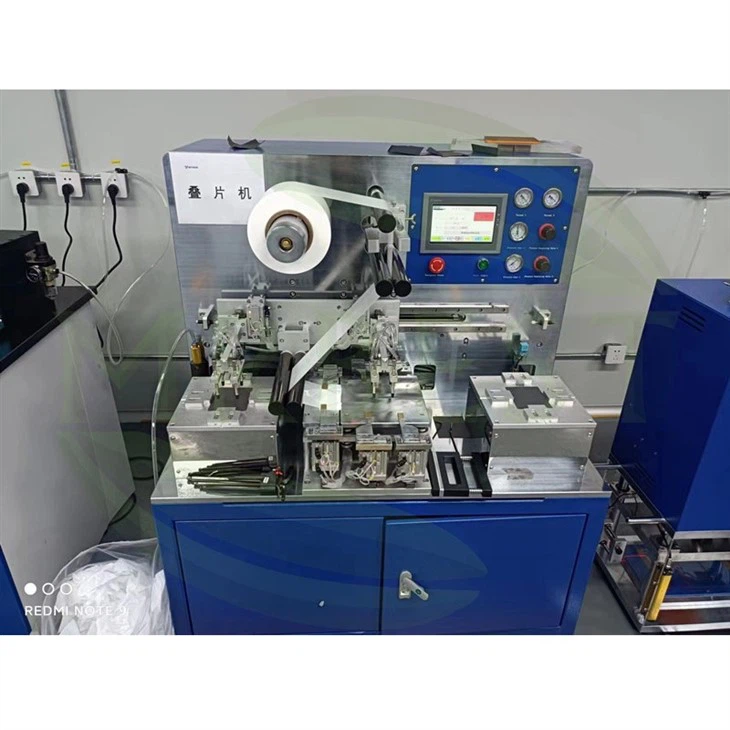

Polsamodejni stroj za zlaganje plast za plastjo za vrečke celične elektrode

product-800-800

Model: MR-BDP200-C

Predstavitev izdelka

Uporablja se predvsem za sestavljanje lamel v obliki črke Z pozitivne, negativne elektrode in diafragme litijeve baterije.

Naprava omogoča ročno nalaganje, kasnejšo korekcijo položaja polov in postopek laminacije popolnoma samodejno ter ima značilnosti visoke učinkovitosti laminacije in visoke natančnosti zlaganja. Napravo je mogoče oblikovati za zlaganje do200*200mm baterije.Različne velikosti je mogoče realizirati s prilagajanjem vpenjal, kar je zelo primerno za razvoj in pripravo vzorcev laminiranih litij-ionskih baterij. Naprava ima eno samo konzolno zasnovo in izolacijska membrana tuljave samodejno nadzoruje konstantno napetost, motor pa poganja diafragmo, da se premika levo in desno, da se realizira cik-cak laminacija.

Glavne značilnosti

* Število laminacij je mogoče samodejno nadzorovati glede na prednastavljene nastavitve;

* Sprejmite združljivostno zasnovo, spremembo velikosti baterije je mogoče doseči s prilagoditvijo napeljave za pozicioniranje in obseg nastavitve je velik;

* Nadzor PLC, delovanje HMI, enostaven za uporabo in vzdrževanje;

* Ročno nalaganje droga, samodejno pozicioniranje, samodejno sesanje robota, samodejno zlaganje;

* Membrana je prisilno vodena in pol je mehansko nameščen, da se zagotovi visoka natančnost laminacije;

Tehnične specifikacije

Model	Polavtomatski zlagalnik MR-BDP200-C
Vrsta zlaganja	Vrsta Z
Metoda delovanja	Ročno podajanje, robotsko ročno prevzemanje materiala za zlaganje, samodejni polni separator, samodejna korekcija odstopanja in stalni nadzor napetosti
Natančnost zlaganja	Enakomernost Manjša ali enaka ±0,3 mm
Razpon zlaganja	Baterija Min. D36 mm * Š36 mm, maks. D200mm*Š200mm (vključi zavihek)
Debelina zlaganja	Največ 30 mm
Plast zlaganja	Največ 500, lahko nastavite
Premer ločevalnega valja	Največ φ250 mm
Premer jedra separatorja	3" jedro zvitka z vpenjanjem zračne gredi
Napajanje	Enofazni AC220V±10 odstotkov (110V AC po meri), 50HZ/60HZ
Moč	0.6KW
Vir stisnjenega zraka	0.5-0.8 MPa
Velikost opreme	D1000 * Š780 * V1050 mm
Velikost pakiranja	D1200 * Š1180 * V1300 mm
Teža opreme	285 kg
Bruto teža	356 kg
Opomba	Predlagajte uporabo pri temperaturi 25±3 stopinje, vlažnosti 30-90RH, brez vibracij in elektromagnetnih motenj Samodejni servo nadzor konstantne napetosti valjčnega separatorja Samodejni nadzor fotoelektrične korekcije separatorja
